Назначение антенны ЛИДЕР 700-2700:
• Подключение к 2G, 3G, 4G модему для ускорения 2G, 3G, 4G Интернета в режимах GPRS 900, EDGE 900, UMTS 2100, HSUPA 2100, LTE 1800, LTE 2600.
• Подключение к роутеру, ретранслятору, точке доступа для расширения уверенной работы локальной сети Wi-Fi 2,4 МГц.
• Подключение к усилителю сигналов сотовой связи GSM 900, DCS 1800, UMTS 2100, VoLTE 2600.
Особенности антенны:
• Применяется на стационарных объектах в качестве внешней или внутренней антенны, например, совместно с GSM терминалами, бытовыми или промышленными модемами, в системах GSM управления, IP видеонаблюдения и охраны.
• Применяется на транспорте в качестве внешней антенны совместно с модемами (возможно в режиме пространственно-разнесенного приема) или совместно с усилителями сигналов сотовой связи.
|
Основные характеристики антенны |
||||||
|
Диапазон частот, МГц |
791-862 |
880-960
|
1710-1880
|
1920-2170
|
2400-2484
|
2500-2690 |
|
Средний коэффициент усиления |
3,5 |
5,7 |
6,0 |
6,0 |
6,5 |
6,5 |
|
КСВ в пределах |
2,1-2,5 |
1,3-2,5 |
1,6-2,5 |
1,1-1,6 |
1,3-2,5 |
1,3-2,5 |
|
Возвышение основного лепестка диаграммы, град. |
46 |
40 |
34 |
34 |
26 |
26 |
|
Диапазон рабочих температур °С |
-40... +80 |
|||||
|
Габариты Ш*В*Г |
50х100х50 |
|||||
|
Масса |
120 грамм |
|||||
Поляризация: Вертикальная при вертикальной установке на поверхность
Диаграмма направленности в азимутальной плоскости: Близка к круговой 360 градусов
Исполнение: Герметичное всепогодное
Примечание: измерения диаграммы направленности и КСВ проводились при установке антенны на стальной лист с размерами 500х500 мм.
Рекомендации по установке:

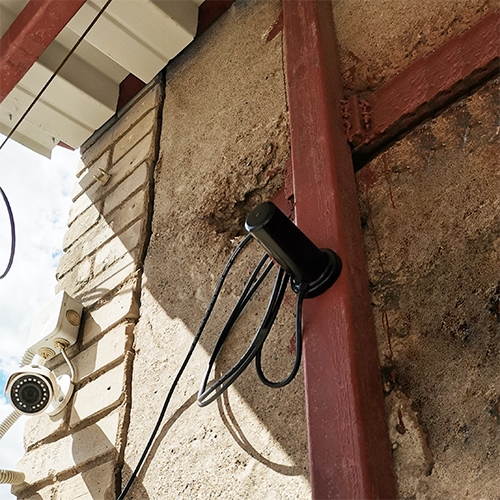

Антенна устанавливается вертикально на металлическую поверхность (оконный отлив, кузов автомобиля, корпус GSM терминала). Рядом с антенной (ближе 60-80 мм) не должно быть металлических предметов во избежание ухудшения качества радиосвязи.

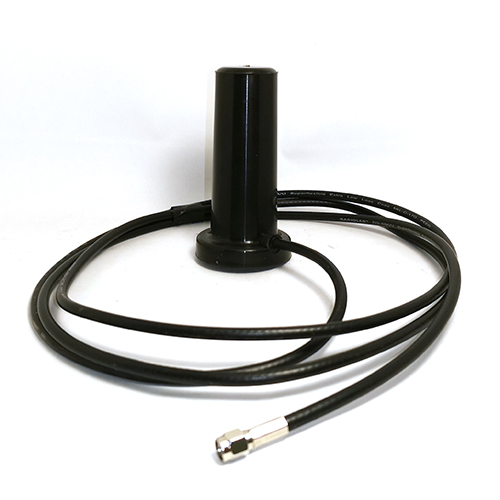

Комплектация: длина кабеля 2 м. Увеличение длины кабеля под заказ. Тип разъема: SMA.
Разъемы: FME, RP-SMA, N, TNC под заказ.
